【三维激光扫描测绘】商业中心地下建筑物测绘
项目背景：
为了更好地整合城市商业资源，打造新的商业增长点，需要对地下商业中心进行精确测绘，以合理规划店铺布局、通道设置等。我单位受委托，对某商业中心地下建筑物进行空间三维激光扫描测量进行测绘。该项目目的是对接在建的二期工程，由于现有工程跟已有的一期工程有冲突，传统测量就存在很多痛点。本次任务：对某商场地下进行全面测绘和简略测绘。
项目痛点：
- 与一期工程的协调难题：需要仔细分析冲突点并找到妥善解决方案，确保二期工程与一期工程有效衔接，这需要大量的协调和沟通工作。
- 复杂环境带来的测量困难：测区环境复杂增加了测量设备布置、数据采集等方面的难度，可能导致测量不准确或不全面。
- 干扰因素多影响数据质量：众多干扰因素可能使测量信号受到干扰，从而降低数据的精度和可靠性，需要采取额外措施来克服。
- 工期紧张的压力：在有限时间内完成测量和制定工程方案，可能导致工作匆忙，容易出现疏忽或无法进行充分的分析和验证。
- 限制条件多导致灵活性受限：各种限制条件可能束缚了测量方法和工程方案的选择，增加了找到最优解的难度。
- 数据处理和整合挑战：复杂环境和大量干扰下采集的数据，在处理和整合时会面临较大挑战，可能出现数据不一致等问题。
- 安全风险增加：在复杂且工期紧张的情况下，人员作业的安全风险可能提高，需要特别注意安全保障措施。
- 成本控制压力：由于面临诸多困难和挑战，可能需要额外的资源投入来解决问题，这给成本控制带来压力。
- 对技术和经验的高要求：项目的复杂性和特殊性对测量人员的技术水平和经验提出了很高要求，可能面临人才短缺或能力不足的问题。
解决方案：

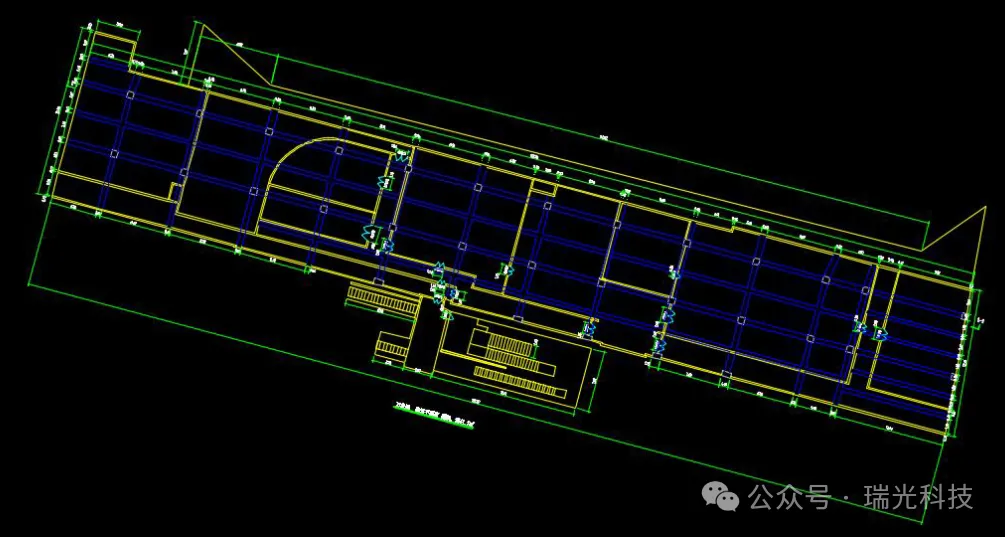

经过对测区踏勘分析后，测区环境复杂，干扰因素较多，工期紧张，限制条件较多，传统的全站仪等测绘手段已无法满足此任务的有效作业。结合实际情况，经技术人员讨论后，决定采用激光SLAM技术进行要素信息采集，对获取的点云成果进行处理后，使用AutoCAD等软件绘制房屋平面图及面积统计，作业流程如下：

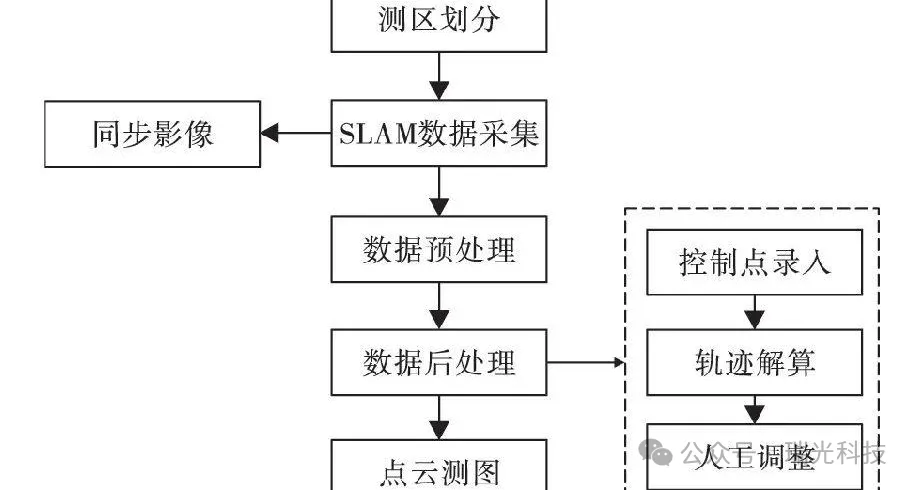

作业流程：
扫描人员手持GeoSLAM 扫描仪按照规定路径做到全覆盖无遗漏的扫描，（时间控制在 25 分钟之内且路径需为闭合扫描路径）；采集结束使用专业软件进行点云数据处理。

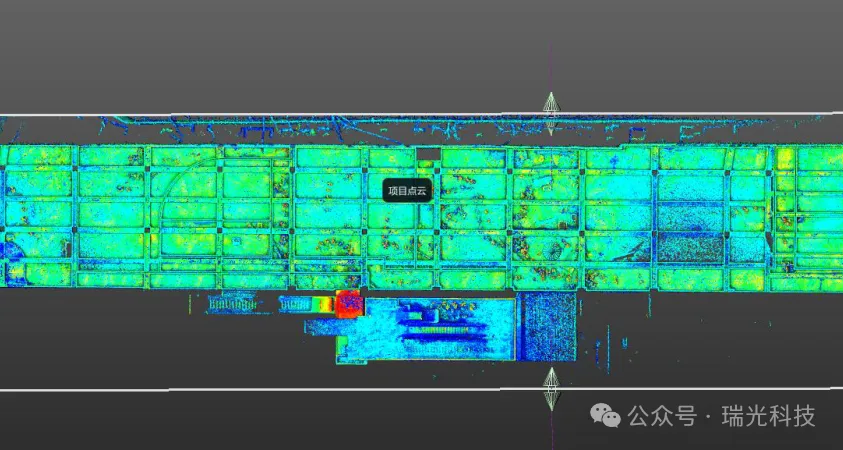

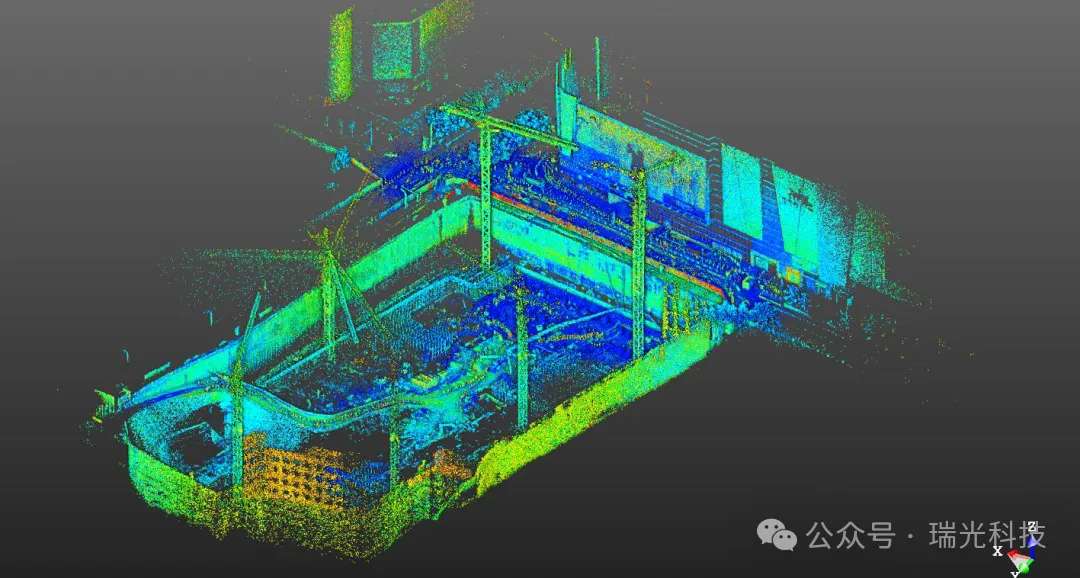

点云成果展示：
总结：
全站仪和GeoSLAMHorizon三维激光扫描仪，它们都可以在较短时间内完成我们对建筑物的测量工作，但是对于场景比较复杂不规则建筑的测量方面，GeoSLAM三维激光仪器具有更大的优势，它可以完成几乎所有全站仪的工作，大大提高我们的工作效率。而且，手持式扫描仪作业方式灵活，仅用一人就可以完成外业扫描工作，作业时间可控，前期也可以进行扫描作业的整体规划，成果可为后期工程项目提供可靠的参考依据。
