【三维激光扫描测绘】GeoSLAM扫描仪在地铁隧道测量中的应用
项目背景：
为提高隧道现代化施工技术水平，实现隧道施工开挖、支护、衬砌各阶段施工场景模型化、可视化，利用三维激光扫描仪对隧道三维激光点云数据进行采集、裁剪、去噪、重采样等处理，并应用于隧道施工各环节，为优化开挖钻爆方案、调整预留变形量、优化初支混凝土配合比、杜绝二衬欠厚等质量通病提供了准确、可靠的依据，同时，为隧道工程数量和成本控制、施工质量和变形监测提供了新的技术手段。

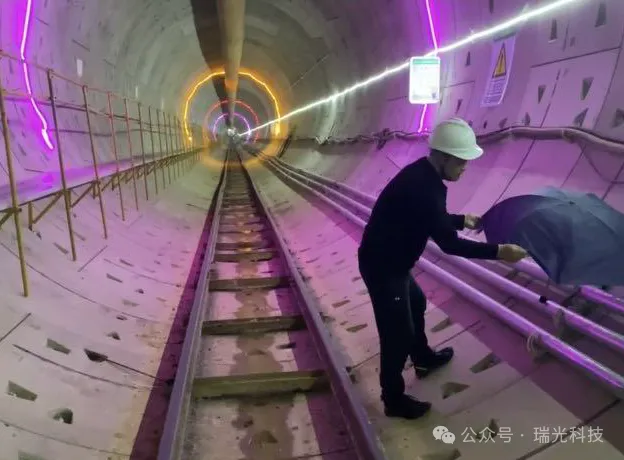

本次任务：对郑州地铁隧道六号线某区间进行三维激光扫描数据采集，并布设控制点获取绝对坐标的点云数据。
项目痛点：
- 环境复杂：隧道内空间狭窄、光线昏暗、存在各种障碍物，如线缆、管道等，给测量工作带来不便，增加了测量难度和风险。例如，在测量时需要小心避开这些障碍物，否则可能导致测量仪器损坏或人员受伤。
- 通视条件差：难以找到良好的通视位置，影响测量精度和效率。
- 施工干扰大：施工过程中的粉尘、振动、噪音等会对测量仪器和测量人员产生干扰。
- 精度要求高：地铁工程对隧道的位置、尺寸等精度要求极为严格，需要高精度的测量技术和设备来保障。
- 测量周期长：地铁隧道施工周期长，需要持续进行测量监测，工作量大且繁琐。在整个施工过程中，需要不断进行复测和校验，以确保工程质量。
- 数据处理复杂：测量获得的大量数据需要进行复杂的处理和分析。
解决方案：

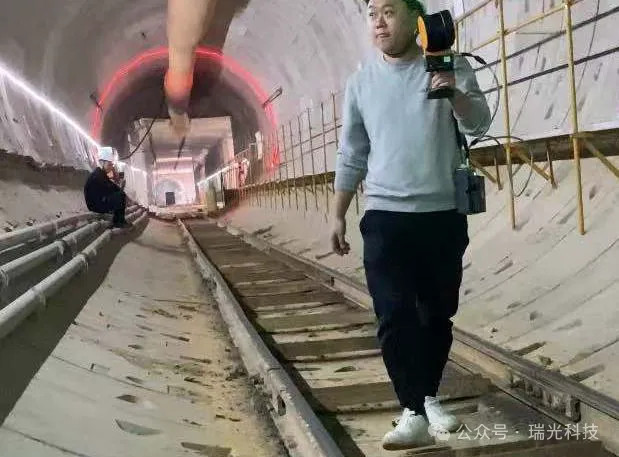

GeoSLAM 三维激光扫描仪具有实时定位与地图构建功能，工作人员手持仪器完成现场数据的采集，结合后期专业处理软件，在短时间内快速得到现场的三维模型，给后期决策提供可靠的依据。

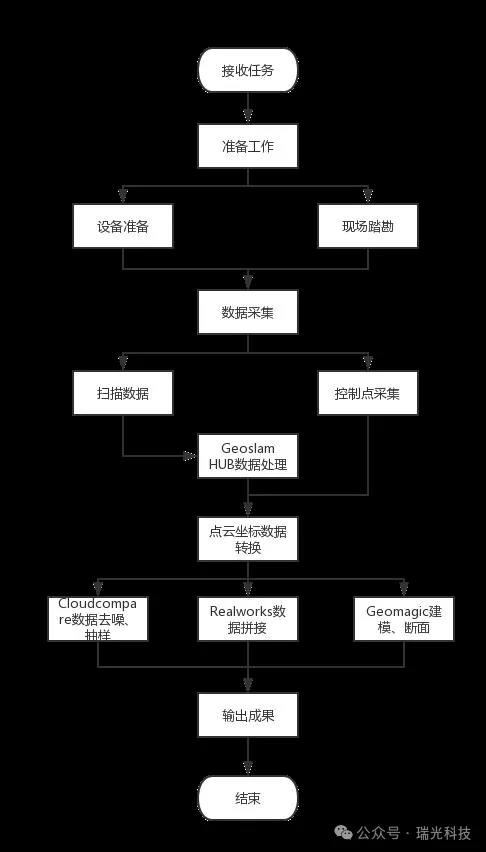

GeoSLAM工作流程：

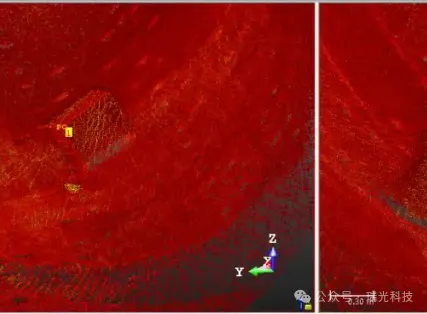

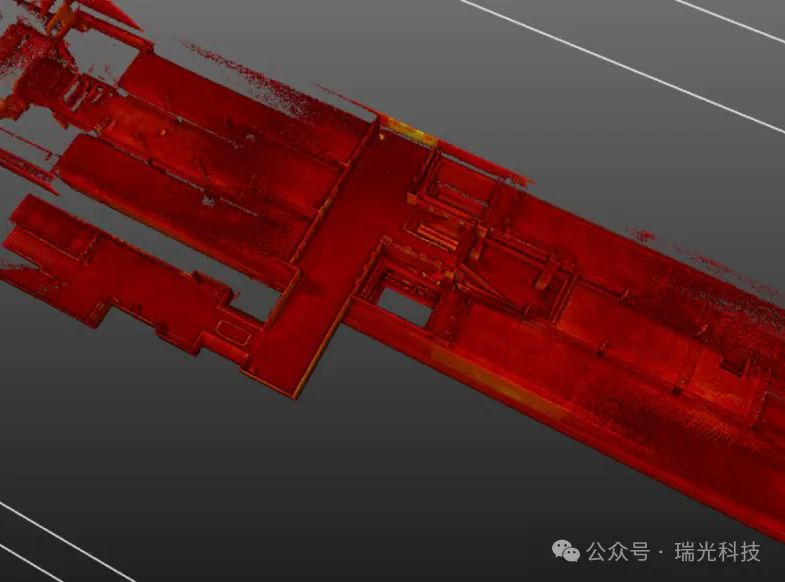

点云数据展示：
点云坐标精度：
总结：
GeoSLAM 在地铁隧道测量中展现出了一些显著的优势。它具有快速扫描的能力，能够在较短时间内获取大量的隧道空间数据，极大地提高了测量效率。
其便携性使得测量工作更加灵活便捷，可轻松在隧道内不同位置进行测量，减少了对复杂测量设备搬运和安装的依赖。
通过 GeoSLAM 获得的三维点云数据，能够清晰、直观地呈现隧道的实际状况，包括隧道的形状、尺寸以及各种结构特征等。这有助于准确评估隧道的状态和质量。
