【文化守护新篇章】大疆Matrice 4E助力郑州西流湖晴云阁三维建模：科技赋能古建保护 ——贴近摄影测量技术再现千年古韵
项目背景：文物保护迫在眉睫，无人机技术破局革新

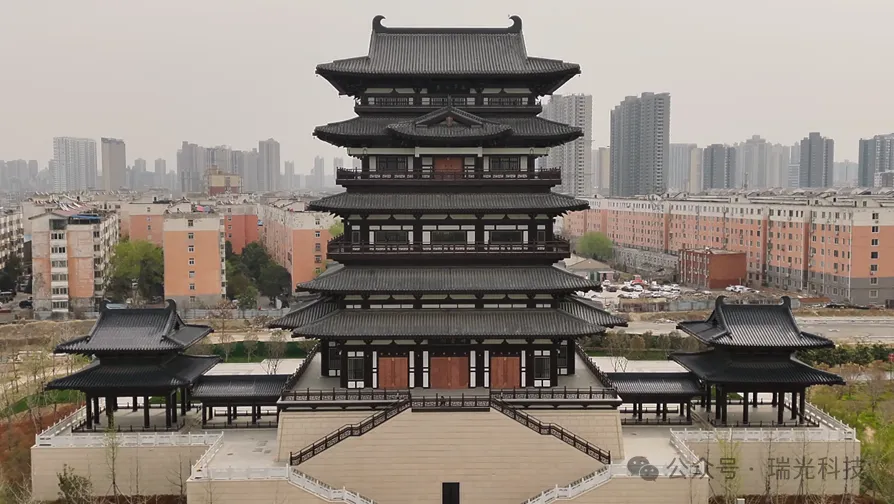

我国76万余处不可移动文物中，30%正面临风化、侵蚀等严峻威胁。传统人工测绘存在效率低、风险高、细节还原不足等痛点，尤其对于晴云阁这类高45米、飞檐斗拱交错的仿宋式建筑，传统测绘耗时数周且难以精准记录彩绘褪色、雕刻纹样等细节。
在此背景下，瑞光科技项目团队采用大疆Matrice 4E无人机，结合贴近摄影测量技术，以非接触、毫米级精度完成晴云阁三维建模，较传统方式效率提升80%，成本降低60%。为郑州未来历史文化的留存添砖加瓦。更为中小型文物数字化保护提供了轻量化、可持续的解决方案。
传统测绘四大痛点：无人机技术如何颠覆？

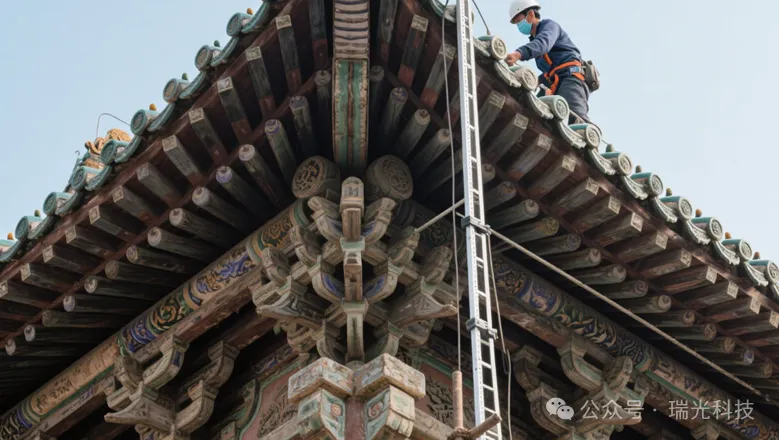

- 安全风险高：传统测绘需搭建脚手架，人员坠落风险大；接触式测量易损伤脆弱木构部件。
- 效率瓶颈突出：复杂飞檐斗拱测量耗时数周，手工记录易产生误差。
- 细节还原不足：雕刻纹样、彩绘区域难以精准捕捉；二维图纸无法呈现三维梁架结构。
- 动态监测缺失：人工复测成本高，难以及时发现毫米级形变，修复方案依赖经验判断。
大疆Matrice 4E的破局之道：
- 零接触作业：无人机免攀爬，避免文物本体损伤。
- 毫米级建模：精准捕捉裂缝、褪色等微观病害。
- AI智能分析：自动输出形变趋势与修复指标，构建动态监测数据库。
技术全链路：从数据采集到数字孪生
1. 硬件核心：Matrice 4E全能配置
- 三镜头协同作战：广角镜头覆盖整体结构，长焦镜头锁定斗拱纹饰，中长焦平衡效率与精度。
- 49分钟超长续航：单架次完成数百张高清影像采集，支持夜间探照灯补光作业。
- 25公里O4图传：密集古建群中仍保障数据实时回传，结合激光测距模块实现厘米级避障。
2. 贴近摄影实战：破解斗拱建模难题

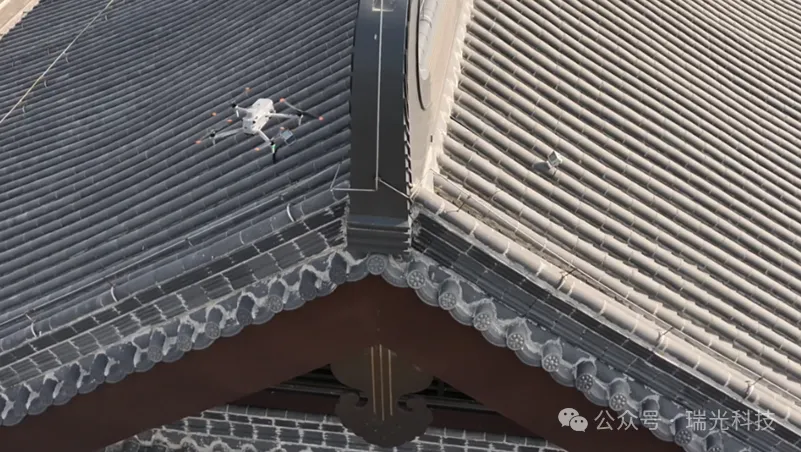

- 贴近摄影：根据粗模航线自动调整飞行航线，最近1米贴近航线，零盲区覆盖飞檐翘角。
- AI目标识别：自动聚焦斗拱、雕花等复杂结构，定制航线完成细节补拍（如倾斜向上的斗拱区域）。
3. 软件赋能：大疆智图+智模双引擎
- 自动化建模：大疆智图将影像快速生成实景三维模型，纹理分辨率达0.5厘米，还原榫卯结构与瓦当纹饰。
- 智能修复：通过大疆智模一键修补模型破洞、删除悬浮物，压平残影并修复纹理失真，输出高保真数字孪生体。
- 动态监测：支持多期数据对比，云端标注形变区域，预演虚拟修复方案。
作业流程：实体数字化转型具体步骤

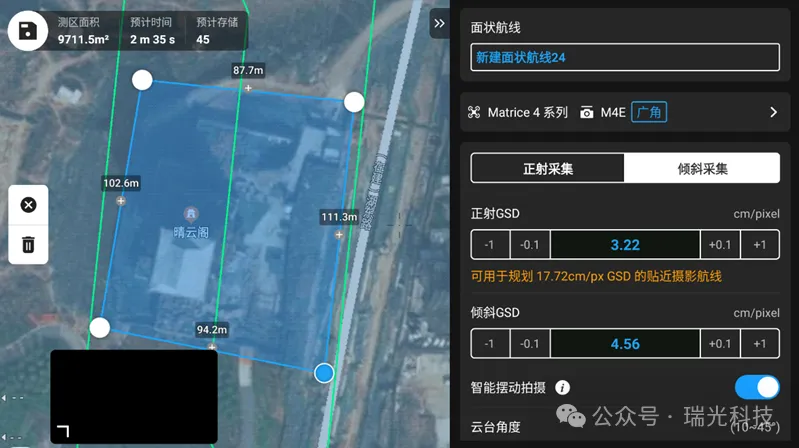

测区整体初步航飞：

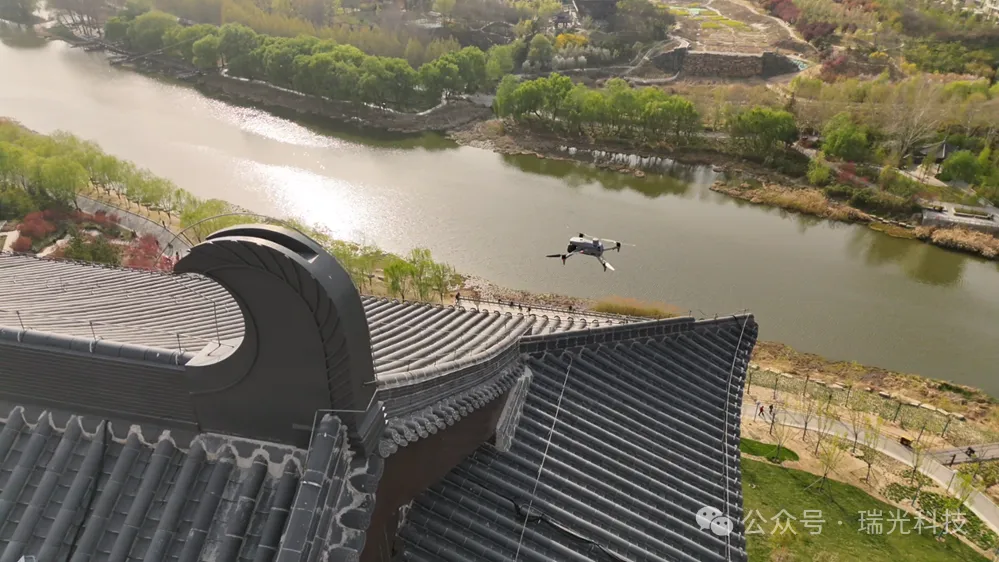

使用DJI Matrice 4E进行整体航飞，对晴云阁整体进行图像采集以及三维建模。

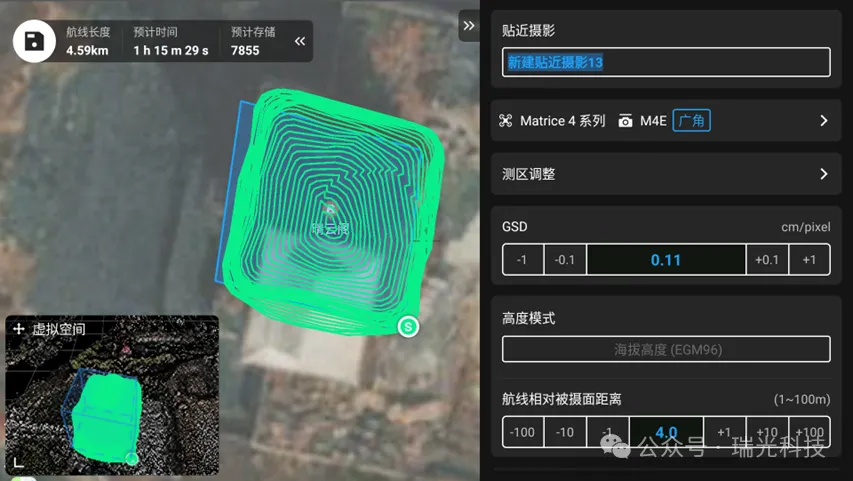

贴近摄影测量航线规划及数据采集：
基于已完成的粗模模型，对晴云阁进行规划贴近摄影航线。对立面测绘航线进行规划使采集更加高效、精准；
使用DJI Matrice 4E 生成贴近摄影航线，简单、高效，贴身打造的航拍路线。
细节补拍：

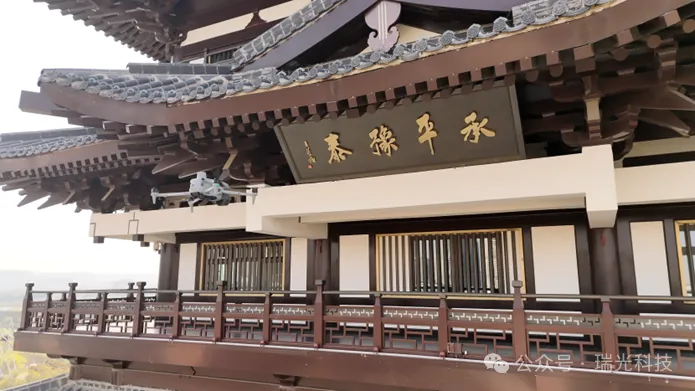

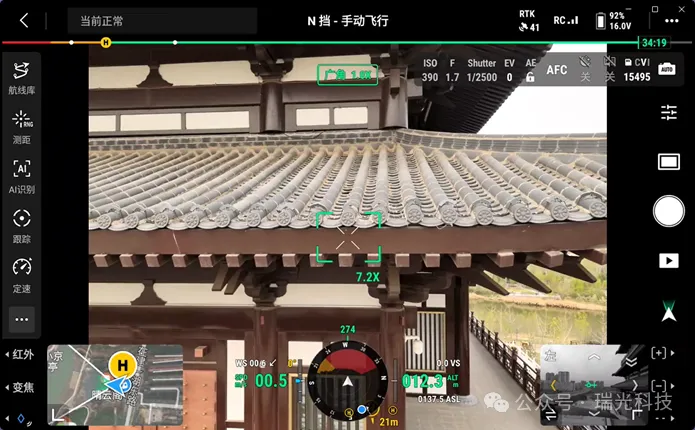

由于斗拱倾斜向上的位置特殊性，环绕航线无法对斗拱直接进行高精度建模。需要使用DJI Matrice 4E进行细节补拍；为了给屋檐、廊坊进行高精度建模，高度较高且人员无法攀登，使用M4E进行姿态模式飞行进行补拍。

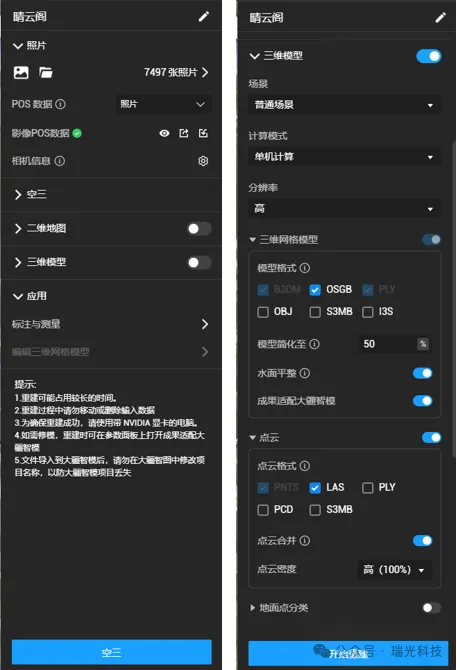

数据解算
数据结算环节是数字化工作的核心。我们首先将采集到的数据导入大疆智图，设置坐标系，确保数据的准确性和一致性。通过大疆智模联动功能，将摄影测量数据生成高质量的三维模型。最后对模型进行优化和调整，输出最终的成果。
- **数据导入：**采集数据导入大疆智图
- **设置坐标系：**本次采用CGCS2000坐标系，高程系统采大地坐标系。
- **智模联动：**联动大疆智模，三维模型支持自动生成大疆智摸工程文件。
- **成果输出：**一键式输出OSGB模型成果。
成果展示：数字永生与文化传承

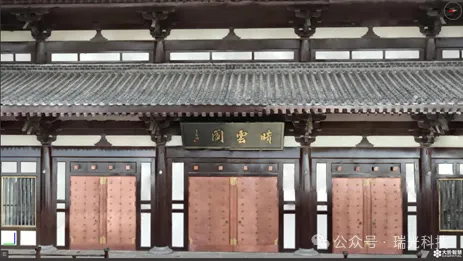

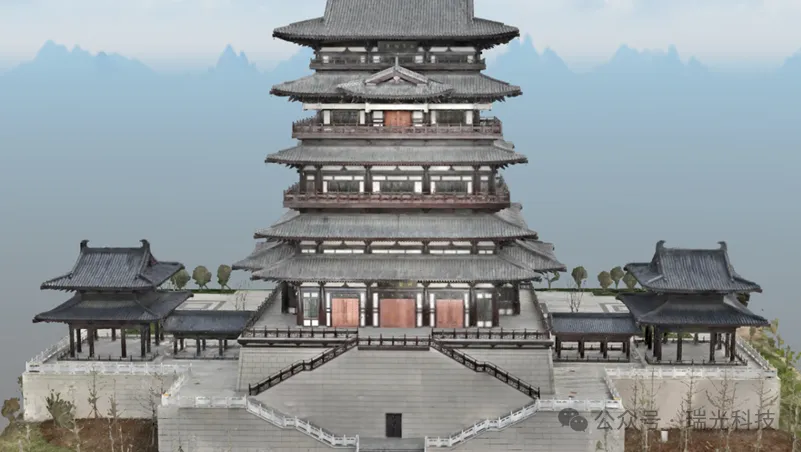

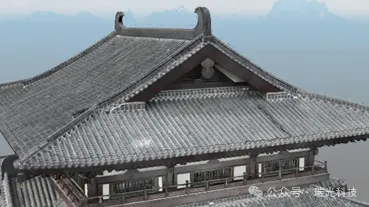

- 毫米级三维模型：模型完整呈现晴云阁216处斗拱、530平方米彩绘区域，可360°旋转、剖面分析梁架结构，定位0.2毫米级裂缝。
- 科学修复依据：1.AI自动标记彩绘褪色区域、结构形变风险点，输出修复量化指标，降低经验依赖。2.红外数据揭示3处隐蔽材质老化区，避免结构性坍塌隐患。
- 长效监测机制：1.建立带地理坐标的数字资产库，每年复测对比模型变化，实现“预防性保护”。2.数据支持3D打印复原构件，为灾后应急响应提供基准模型。
成果展示：数字永生与文化传承
让科技与文明共生长，大疆Matrice 4E以“非接触、高精度、智能化”重新定义古建保护。晴云阁项目不仅是一次技术验证，更开启了文物数字永生的可能性——当飞檐斗拱在虚拟世界中毫厘再现，当千年文明借科技之力抵御岁月侵蚀，我们守护的不仅是建筑，更是流淌在梁柱间的文化基因。
