【三维激光扫描测绘】GeoSLAM在室内外土方量测量中的应用
2024年6月11日大约 3 分钟
项目背景：

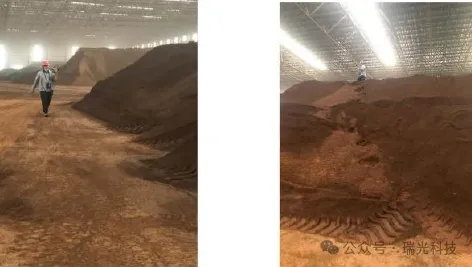

土方作为众多工程项目的重要组成部分，为了合理安排工程进度，准确计算工程费用，提高工程质量，通常需要高效、准确地计算土方量。而土方表面数据点采集的速度、精度以及采集点拟合目标表面的精细程度和土方量计算的方法将直接影响土方量计算的效率和精度。本次任务：某露天沙场土方测量。
项目痛点：
- 数据准确性问题：传统测量仪器精度不够或操作不当可能导致数据出现偏差。
- 地形复杂、存在障碍物等情况可能影响测量的完整性和准确性。
- 环境因素影响：恶劣天气如大风、大雨等可能干扰测量工作。施工现场的尘土、杂物等可能对测量设备造成损害或影响测量效果。
- 时间和效率：传统测量方法可能较为耗时，影响工程进度。大量数据的处理和分析也可能耗费较多时间。
- 数据管理和共享：数据的存储、管理可能较为混乱，不方便查询和调用。在不同团队或部门间共享数据可能存在困难。
解决方案：
作为一种新型测绘技术，SLAM移动式三维激光扫描技术具有采集速度快、密度大、精度高、非接触和测量范围广等优点。采用GeoSLAM手持扫描仪进行外业测量，采集结束使用专业软件进行点云数据处理。

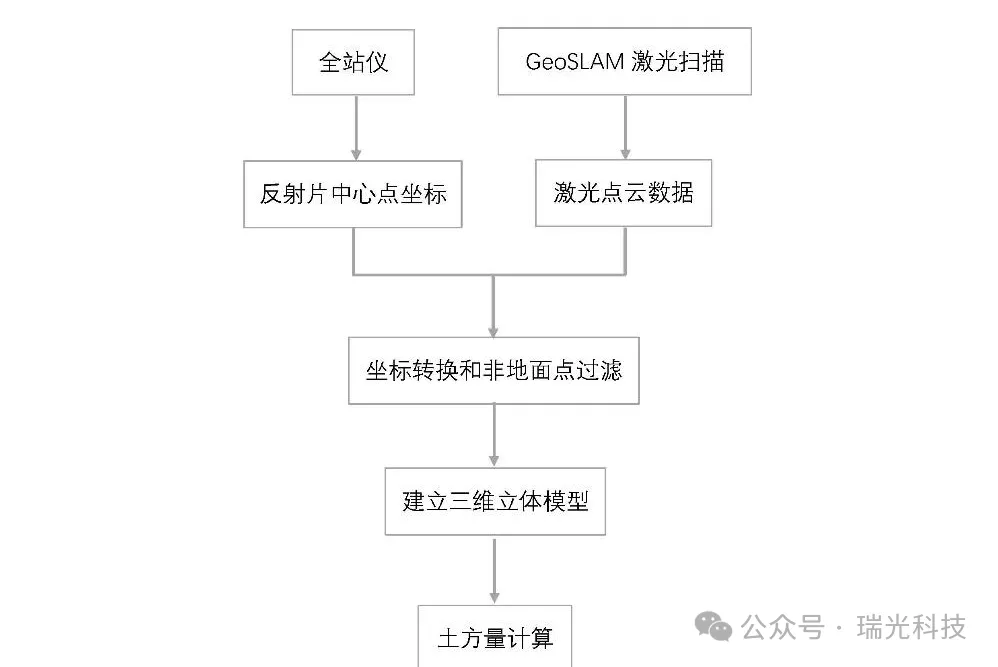

GeoSLAM工作流程：

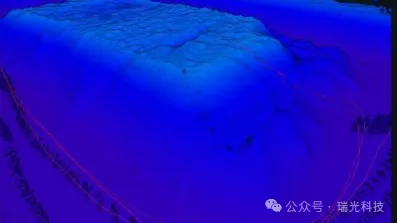

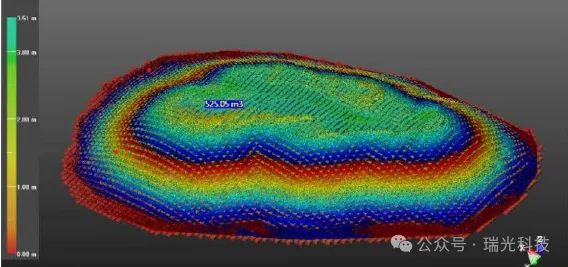

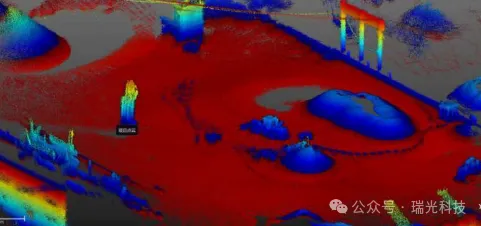

点云数据展示：
总结：
随着 SLAM移动式三维激光扫描技术的普及，越来越多的人已经感受到它与专统测量仪器之间的天差地别。SLAM移动式三维激光扫描技术利用了可以生成3D立体的点云数据，将堆积物结构的各个方位都能兼顾的到，通过点云数据再进行后期处理、土方量计算。这种作业方式不仅节约了时间，提高了作业效率，也大大减少了人力、物力的投入，更为重要的是，方量计算的精度也很大程度上得到了保证。目前，三维激光扫描仪很多种选择，而针对这种范围广、密集度较高的土方量测算，手持式扫描仪作业方式灵活，仅用一人就可以完成外业扫描工作，作业时间可控，前期也可以进行扫描作业的整体规划。这样，使用GeoSLAMhorizon 来完成土方量测算便具备了充分的可行性。
