【大疆 M3E 携手 FARO Focus Premium 350 开启变电站三维重建新篇章】三维数字化电力服务
2024年7月4日大约 3 分钟
项目背景：
我国电网建设经历了高速发展阶段,蓬勃发展的先进输电技术是真正的电力高速公路在能源互联网发展大势中占有举足轻重的地位。日前，输电线路规模已跃居世界首位。随着线路里程不断增加，人均巡检长度逐年增加，三维激光扫描作为一种可以快速获取目标的三维空间坐标，并以点云的形式展现出物体表面真实结构的新型测绘技术，已经广泛应用电力线数字化、变电数字化以及电力巡检中。国家电网、南方电网等电力企业，在传统人工巡检方式的基础上，积极探索新型电力巡检和电力数字化方式，引入最新型 GeoSLAM 激光雷达技术，大大提高了巡检效率。本次项目：某变电站三维重建。
项目痛点：
- 精度要求高
- 设备复杂，形状多，互 相遮挡，尺度差异大
- 细节众多，电缆桥架等细部构造多
- 退化性场景典型
- 工期紧，使用全站仪等传统方式
- 工期长，难以在时限内交付，且成本高
解决方案：

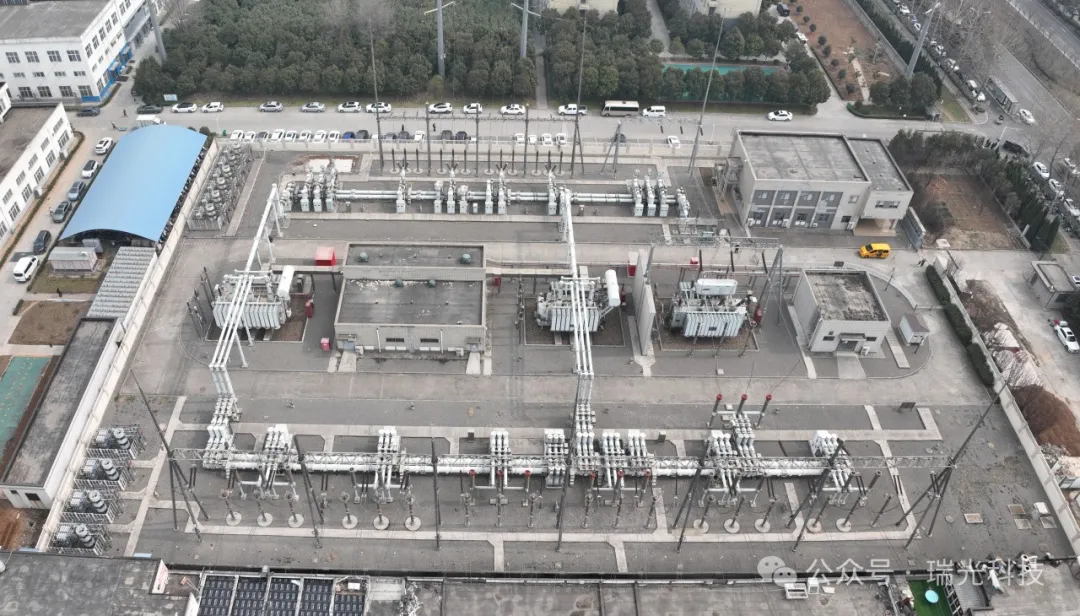

外业部分首先使用大疆M3E小型行业无人机进行航拍获取项目整体和正射影像，然后使用FARO Focus Premium 350架站式三维激光扫描仪获取高精度点云数据。
内业部分则使用专业的数据分析及点云处理软件等，将获取的点云数据进行分析、解算、处理。后根据成果进行三维模型的重建。
工作流程：
- 航线规划：通过WPM（航迹大师）规划环绕航线采集高分辨率影像
- 粗模制作：无人机常规飞行，采集低分辨率影像制作粗模
- 手动补拍：对部分无法通过航线采集区域手动补拍影像
- 精细模型：将采集的影像导入大疆智图软件制作精细化模型
- FARO Focus Premium 350架站式三维激光扫描仪设置站点开始扫描

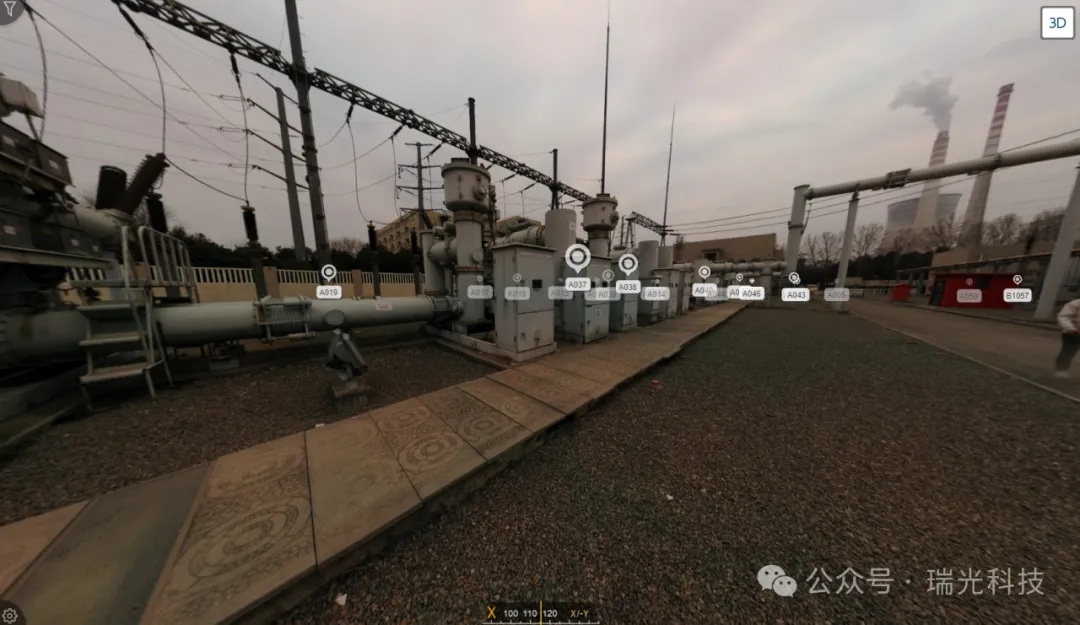

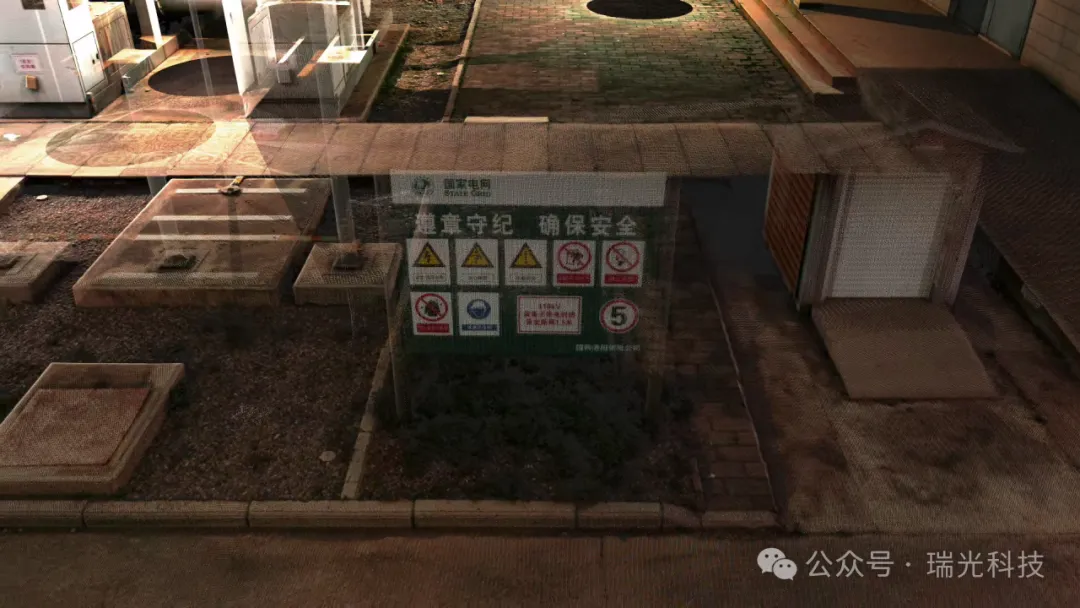

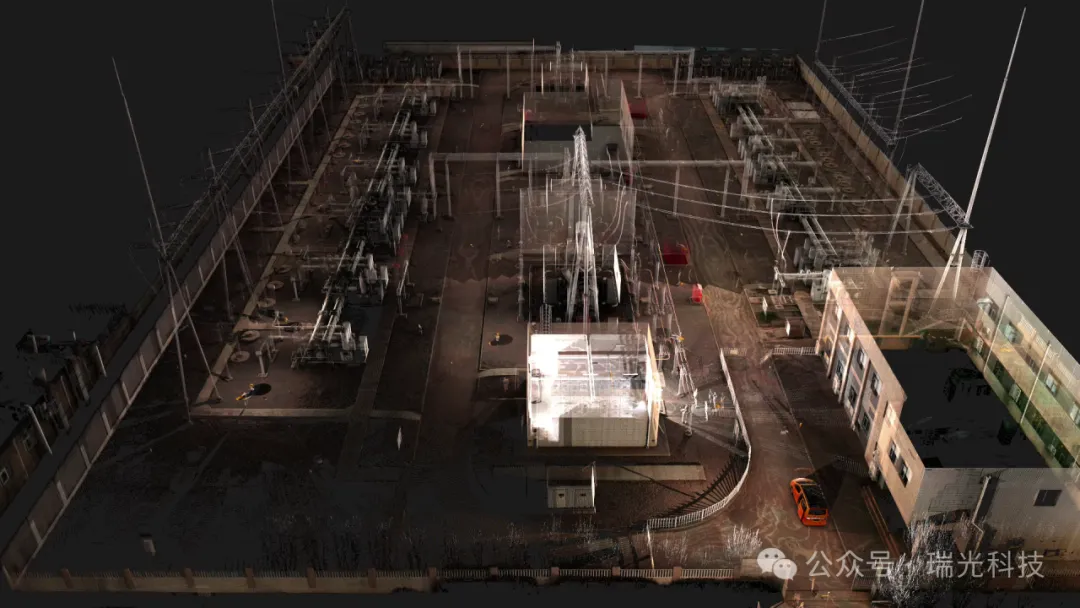

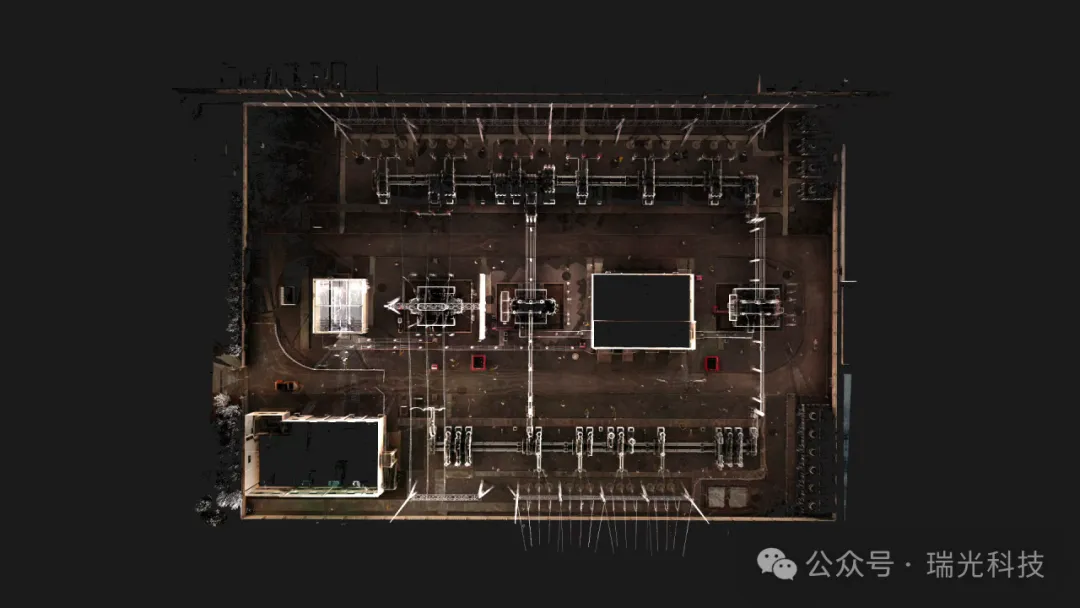

点云成果展示：
总结：
三维激光扫描技术为变电站的全生命周期管理带来了显著的效益，提高了工作效率和质量，降低了成本和风险。随着技术的不断发展和完善，相信三维激光扫描技术在变电站领域的应用将会更加广泛和深入，为电力行业的发展提供更强大的支撑。
